2-leheline keskelt avanev maandumisukse seade THY-LD-B
1. Avamismeetod on uksepaneeli lukust avamine ja 45 kg pendli löögitesti läbimine.
2. Uks sunnitakse sulguma raske haamriga ning raske haamer ja juhttoru asetatakse maandumisukse siseküljele.
3. Ukselukk on läbinud riikliku liftikontrolli keskuse testi ning saanud CE ja CU-TR sertifikaadi.
4. Ukseluku rakendatav pinge: ≤ AC230V, ≤ DC110V.

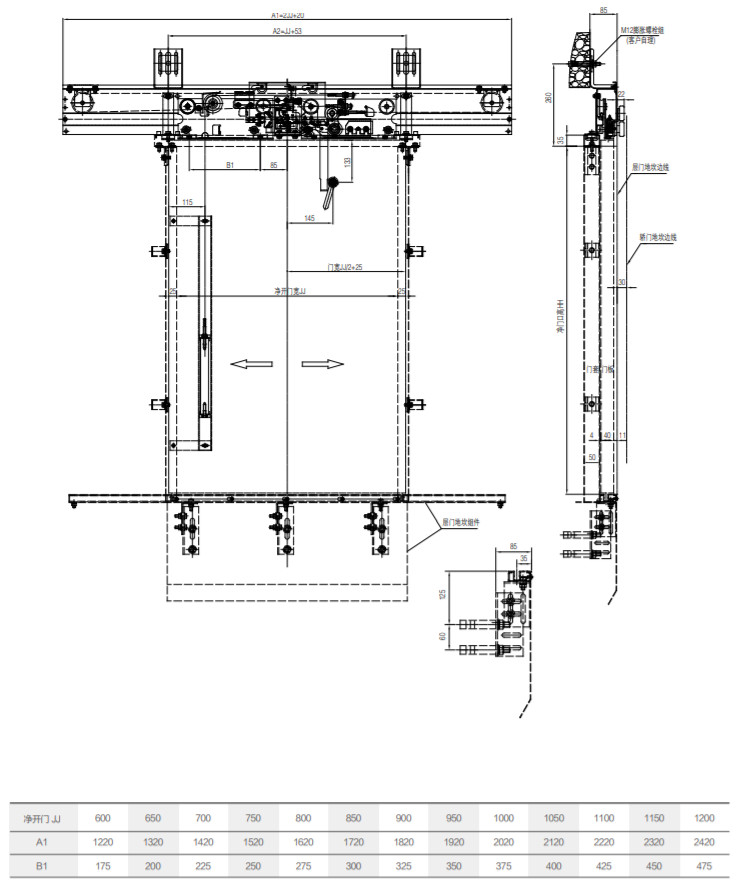

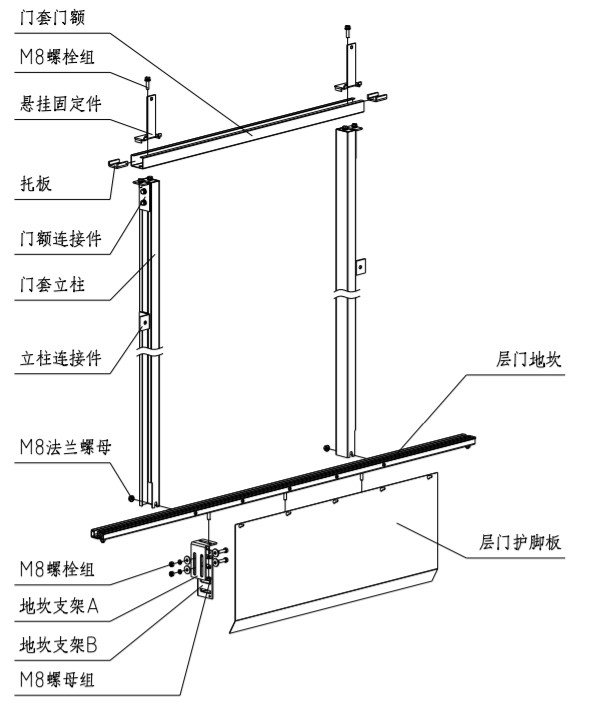

1. Lävepaku ja uksekatte paigaldamine
1.1. Määrake aknalaua sisse- ja väljapääsu asukoht vastavalt tõstukišahti suurusele; reguleerige aknalaua keskpunkt nii, et see oleks sama, mis sisse- ja väljapääsu keskpunkt, ning märkige aknalaua keskpunkt; reguleerige aknalaua taset nii, et see oleks väiksem kui 1/1000; pind, et vältida vee sattumist tõstukišahti.
1.2. Monteerige uksekatte post ja uksekate ühendusdetailide abil kokku ning paigaldage rippuvad kinnitusdetailid; asetage uks lävepakule, reguleerige uksekatte posti vertikaalsust nii, et see oleks väiksem kui 1/1000; uksekatte keskpunkt oleks kooskõlas sisse- ja väljapääsude keskpunktiga. Lävepaku keskpunkti märgi mõõt; uksekatte alumise otsaesise tasapinna ja lävepaku ülemise tasapinna suurus on ukse neto kõrgus. Pärast reguleerimise lõpetamist lukustage M8 äärikmutter. Pärast suuruse reguleerimist kinnitage posti ühendusdetail seina külge.
1.3. Kinnitage trepikoja ukse varvaskaitse lävepaku külge.

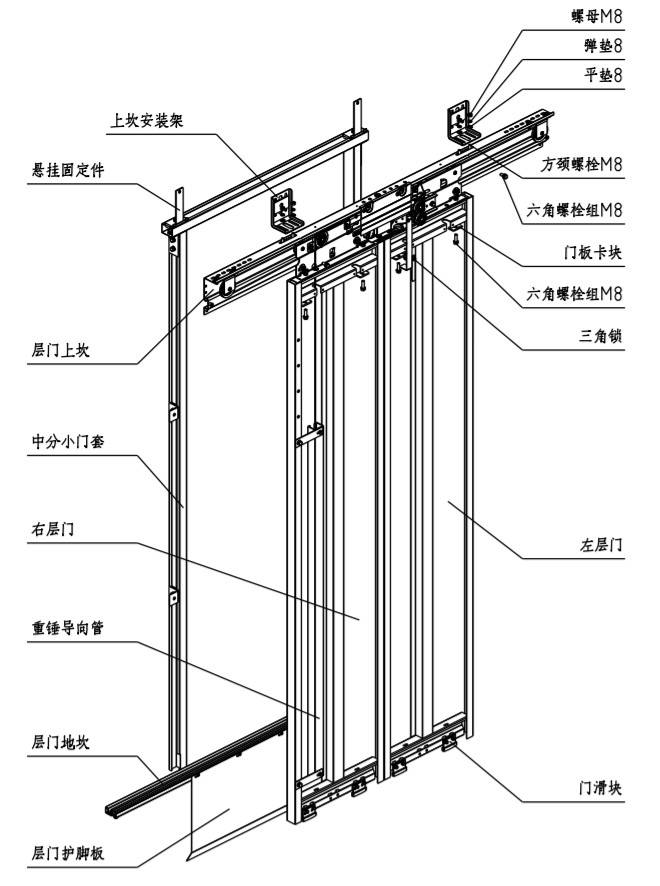

2. Maandumisukse seadme paigaldamine

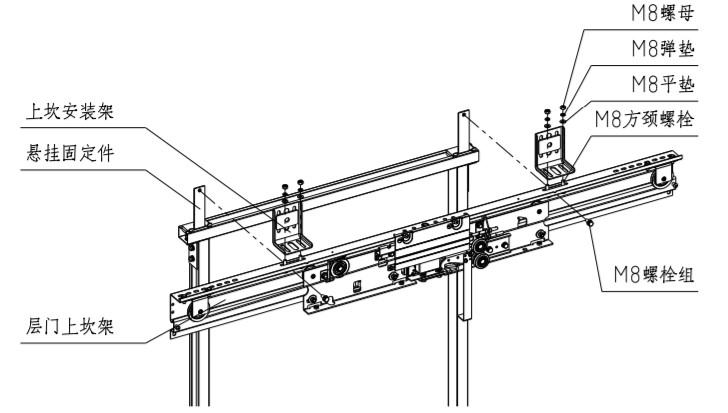

2.1. Joondage trepikoja ukse ülemine lävepaku raam vedrustuse kinnitusdetaili alumises otsas oleva haakega ning lukustage trepikoja ukse ülemine lävepaku raam ja vedrustuse kinnitusdetail M8*20 poltide grupi abil.
2.2. Kinnitage ülemine lävepaku kinnitusraam liftišahti seinale paisumispoltide või läbistavate poltidega. Ülemine lävepaku kinnitusraam ja trepikoja ukse ülemine lävi on ühendatud M8 kandiliste kaeluspoltidega.
2.3. Reguleerige maandumisukse ülemist läve vasakule ja paremale, et ukse keskpunkt oleks avatud ning sisse- ja väljapääsu keskpunkt ühtlane.
2.4. Reguleerige trepikoja ukse seadme põranda vertikaalsust. Reguleerige trepikoja ukse seadme põranda vertikaalsust ±0,5 mm täpsusega, asetades vertikaalse joone või võttes võrdluspunktiks auto ukseläve.
2.5 Pärast lävepaku raami paigalduse peamiste parameetrite ülevaatamist järgmistel põrandaustel pingutage kõik paigalduspoldid:

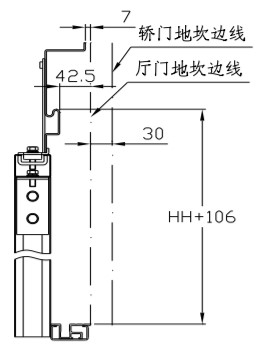

Trepikoja ukse ülemise lävepaku raami kõrgus: trepikoja ukse ülemise lävepaku raami juhtsiini ülemise pinna ja trepikoja ukse läve vaheline kaugus on HH+106 mm;
Trepikoja ukse ülemise lävepaku raami keskpunkt: hälve trepikoja ukse ülemise lävepaku raami keskpunkti ja sisse- ja väljapääsu keskpunkti vahel on ±1 mm;
Trepikoja ukse ülemise lävejuhiku ja autoukse läve vaheline kaugus: trepikoja ukse ülemise lävejuhiku ja trepikoja ukse läve vaheline kaugus on 42,5 mm ja kaugus autoukse lävest on 72,5 mm.
Trepikoja ukse ülemise lävepaku raami kõrgus: trepikoja ukse ülemise lävepaku raami juhtsiini ülemise pinna ja trepikoja ukse läve vaheline kaugus on HH+106 mm;
Trepikoja ukse ülemise lävepaku raami keskpunkt: hälve trepikoja ukse ülemise lävepaku raami keskpunkti ja sisse- ja väljapääsu keskpunkti vahel on ±1 mm;
Trepikoja ukse ülemise lävejuhiku ja autoukse läve vaheline kaugus: trepikoja ukse ülemise lävejuhiku ja trepikoja ukse läve vaheline kaugus on 42,5 mm ja kaugus autoukse lävest on 72,5 mm.
